YXC揚興科技丨時鐘解決方案 工業級PDA高精度導航定位

作者： 揚興科技 日期：2023-08-07 瀏覽量：

工業級PDA是指能到達防塵、防水、防摔三防等級，并具備實時采集、自動存儲、即時顯示、即時反饋、自動處理和自動傳輸?shù)裙δ艿囊苿又悄芙K端。為滿足如農業、鐵路、空間、勘測與繪圖等復雜環境領域的需要，目前高端工業級PDA普遍具備高精度的導航定位功能，支持GPS定位信息獲取、GPRS信息傳輸、GIS顯示、GPS導航等。

由于工業級PDA實際作業場景中存在各種干擾源，如電磁干擾、溫度變化等，這些干擾源會對導航定位功能的精度產生負面影響。為保證導航定位功能在各種環境下都能正常工作，一個高穩定性的時鐘源是必不可少的，YXC溫補晶振（TCXO）則提供了理想的時鐘解決方案。

溫補晶振在普通有源晶振的基礎上增加了溫度補償功能，當周圍溫度發生變化的時候，可通過自身的補償電路來平衡這種振蕩頻率變化。溫補晶振是一種高精度表現的有源晶振，廣泛應用于通信、導航、衛星定位、雷達等領域：

(1) 常用頻點：10MHz、、16.368MHz、19.2MHz、20MHz、26MHz、52MHz等；

(2) 常用封裝：2.0*1.6mm、2.5*2.0mm、3.2*2.5mm；

(3) 常見溫度穩定度：±1ppm、±2.5ppm等。

? 應用案例分享：

客戶的工業級PDA項目要求選用高頻率穩定度的晶振為手持終端設備的導航定位模塊提供穩定的時鐘源。根據項目的設計方案，晶振的應用頻點為26MHz及52MHz，溫度穩定度要求±1PPM以內，2016小封裝體積，并且要求耐高溫、抗震、抗電磁干擾。

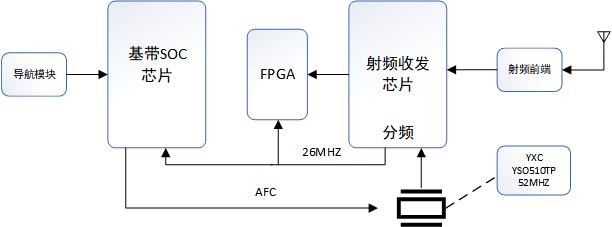

圖：功能框圖

基于客戶項目需求，為客戶推薦了YXC的溫補晶振YSO510TP系列，該系列的關鍵規格參數如下：

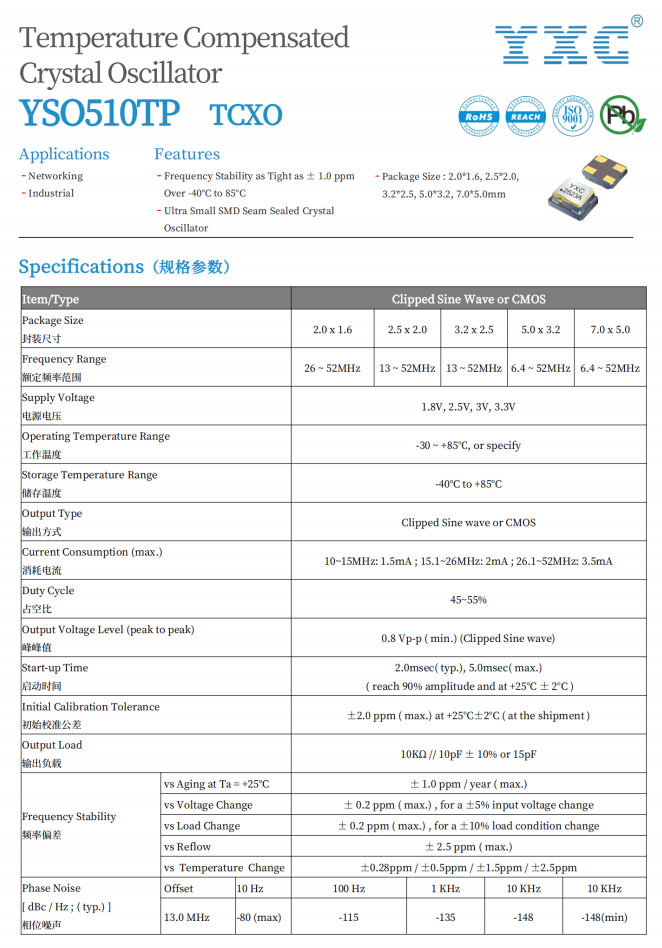

YSO510TP系列規格書

YSO510TP溫補晶振（TCXO）的產品特點及優勢：

①卓越的溫度穩定特性：-30℃~﹢85℃溫度范圍，頻率溫度穩定性最優可控制在±0.28ppm；

②低相噪（13MHz, -143dBc@1KHz）、低功耗（10~15MHz，1.5mA）；

③寬廣的頻率范圍：頻率范圍6.4MHz~52MHz可選，覆蓋常用的溫補晶振應用頻點；

④超小封裝體積：2016/2520的表面貼裝尺寸和超薄設計適合PCB空間有限的緊湊型設計，同時也提供3225/5032/7050等封裝尺寸；

⑤良好的耐環境特性：金屬貼裝表面，具有良好的抗震、抗電磁干擾表現。

若有其他的方案需求，歡迎咨詢。
